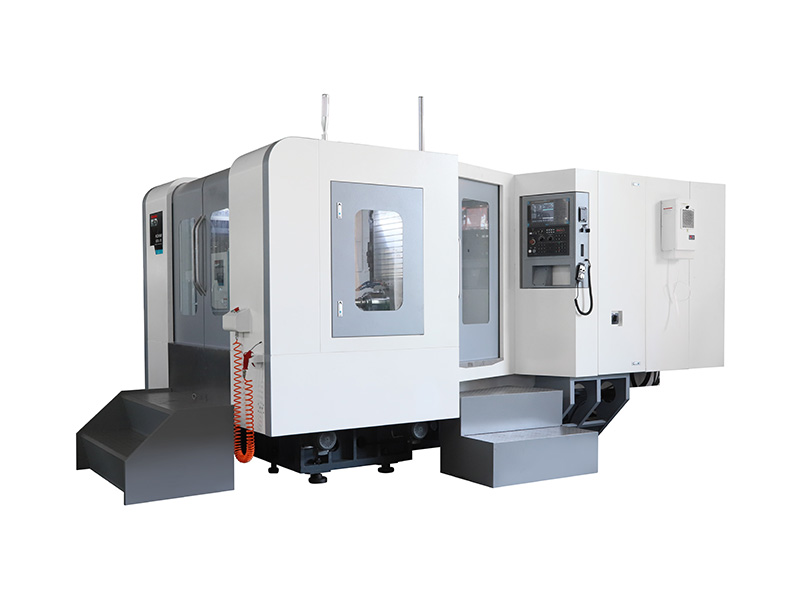

Artículo |
Unidad |
KDHM630L |
KDHM630D |
KDHM800D |
KDHM1000D |
Recorrido |
Recorrido en X |
mm |
1050 |
1000 |
1200 |
1700 |
Recorrido en Y |
mm |
750 |
850 |
850 |
1200 |
Recorrido en Z |
mm |
900 |
950 |
1050 |
1200 |
Distancia desde el centro de la mesa hasta la nariz del husillo |
mm |
130-1030 |
200~1150 |
200~1250 |
250~1450 |
Distancia desde el eje del husillo hasta la superficie de la mesa |
mm |
120-870 |
100-950 |
100-950 |
120-1320 |
Mesa de trabajo |
Tamaño de la mesa |
mm |
630×630 |
630×630 |
800×800 |
1000×1000 |
Carga máx. de la mesa |
kg |
1000 |
1000 |
1200 |
2000 |
Ranuras en T (número×ancho×espaciado) |
mm |
5×18×100 |
5×18×125 |
5×18×160 |
7×22×125 |
Número de mesas |
pc |
1 |
1 |
1 |
1 |
Sistema del husillo |
Modo de accionamiento del husillo |
|
correa |
correa |
correa |
correa |
Cono del husillo |
|
BT50 |
BT50 |
BT50 |
BT50 |
Velocidad máx. del husillo |
rpm |
6000 |
6000 |
6000 |
6000 |
Potencia del motor del husillo |
kw |
15/18.5 |
15/18.5 |
15/18.5 |
15/18.5 |
|
Torque nominal del husillo |
Nm |
143 |
143 |
143 |
143 |
Sistema de avance |
Velocidad de avance rápido en X/Y/Z |
m/min |
24/24/24 |
24/24/24 |
24/24/24 |
24/24/20 |
Par motor en X/Y/Z/B |
Nm |
36/36/36/12 |
36/36/36/20 |
36/36/36/20 |
36/36/36/20 |
Ancho de riel en X/Y/Z |
mm |
45/45/55 |
55/55/55 |
55/55/55 |
55/55/55 |
Especificación del tornillo de avance en X/Y/Z |
mm |
4012/4012/5012 |
5012/5012/5012 |
5012/5012/5012 |
5012/5012/6320 |
Sistema de revista de herramientas |
Capacidad de la revista de herramientas |
piezas |
40 |
40 |
40 |
40 |
Tipo de revista de herramientas |
|
cadena |
cadena |
cadena |
cadena |
Diámetro máx. de la herramienta (espacio adyacente/espaciado adyacente) |
mm |
Ф125/Ф230 |
Ф125/Ф230 |
Ф125/Ф230 |
Ф125/Ф230 |
Longitud máx. de la herramienta |
mm |
400 |
400 |
400 |
400 |
Peso máx. de la herramienta |
kg |
18 |
18 |
18 |
18 |
Precisión |
Precisión de posicionamiento repetitivo en X/Y/Z |
mm |
0.006/0.006/0.006 |
0.006/0.006/0.006 |
0.006/0.006/0.006 |
0.006/0.006/0.08 |
Precisión de posicionamiento en X/Y/Z |
mm |
0.008/0.008/0.008 |
0.008/0.008/0.008 |
0.008/0.008/0.008 |
0.008/0.008/0.01 |
Precisión de posicionamiento repetitivo en B |
Seg. |
4 |
2 |
2 |
2 |
Precisión de posicionamiento en B |
Seg. |
10 |
10 |
10 |
10 |
Ángulo mínimo de indexación de la mesa |
Grados |
1 |
1 |
1 |
1 |

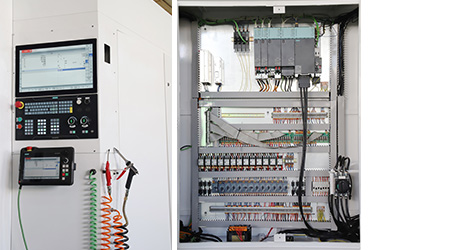

Otros |
Sistema CNC |
|
FANUC 0i MF(5) |
FANUC 0i MF(5) |
FANUC 0i MF(5) |
FANUC 0i MF(5) |
Peso de la máquina |
kg |
12000 |
12500 |
13500 |
21000
|
