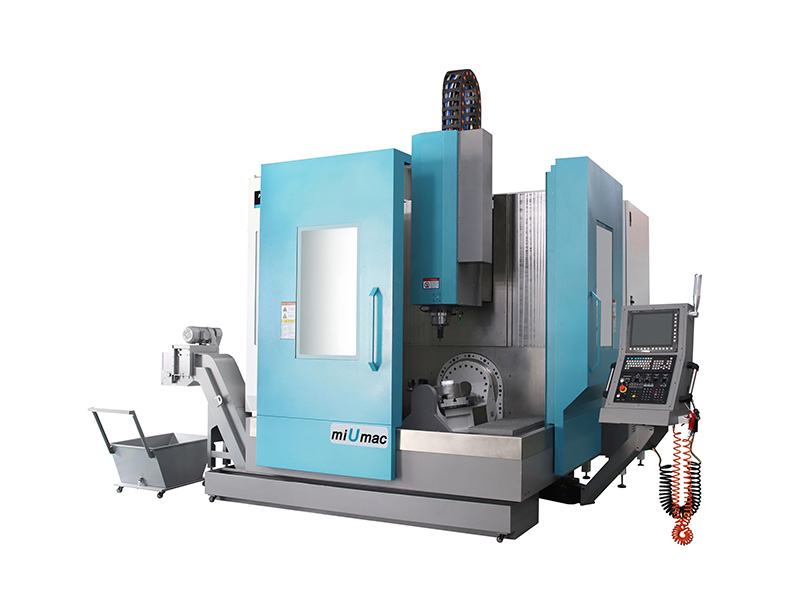

KDU400V/500V/650V

Centro de mecanide cinco ejes

La placa de indexbiaxial de alta precisión es controlada por el sistema CNC para realizar un movimiento simultáde 5 ejes. Guía lineal de precisión caminos utilizados para X/Y/Z para asegurar la alta rigidez Y alta precisión de las máquinas.

Ítem	Unidad	KDU400V	KDU500V	KDU650V
Rango de procesamiento
Recorrido del eje X/Y/Z	mm	800/360/400	820/520/500	820/520/500
Ángulo de rotación del eje B	Grados	±120	±120	±120
Ángulo de rotación del eje C		360	360	360
Distancia desde la nariz del husillo hasta la mesa de trabajo	mm	150-550	150-650	150-650
Diámetro máximo de procesamiento y altura de la pieza	mm	Φ360x400	Φ520×480	Φ520×480
Mesa de trabajo
Tamaño de la mesa	mm	Φ400	Φ500	Φ650
Carga de la mesa	Kg	200	300	300
(Tamaño x ancho x espacio)	mm	8×14×45	5×14×100	5×14×100
Sistema de alimentación
Velocidad rápida del eje X/Y/Z	m/min	36/36/36	36/36/36	36/36/36
Velocidad máxima del eje B/C	rpm	100/150	60/100	60/100
Torque del motor del eje X/Y/Z	Nm	20/20/20	27/27/27	27/27/27
Torque nominal/máximo del eje B	Nm	335/640	2000/3600	2000/3600
Torque nominal/máximo del eje C	Nm	106/203	600/1100	600/1100
Sistema del husillo
Modo de accionamiento del husillo		tipo directo	tipo directo	tipo directo
Velocidad máxima del husillo	rpm	12000	12000	12000
Potencia nominal del husillo	kW	11	11	11
Torque máximo del husillo	Nm	120	120	120
Especificaciones del portaherramientas		BT40	BT40	BT40
Sistema de cambio de herramienta
Capacidad del magazine de herramientas	unidades	24	24	24
Tiempo de cambio de herramienta (T-T)	Seg.	2	2	2
Precisión
Precisión de repetición del eje X/Y/Z	mm	≤0.006/0.004/0.004	≤0.006/0.004/0.004	≤0.006/0.004/0.004
Precisión de posicionamiento del eje X/Y/Z	mm	≤0.008/0.006/0.006	≤0.008/0.006/0.006	≤0.008/0.006/0.006
Precisión de repetición del eje B/C	Seg.	≤6	≤6	≤6
Precisión de posicionamiento del eje B/C	Seg.	≤12	≤12	≤12
Otros
Sistema CNC		Siemens uno	Siemens uno	Siemens uno
Peso de la máquina	kg	8500	11000	11000

Las especificaciones, descripciones de texto, configuraciones, imágenes, colores, etc. aquí contenidas están sujetas a modificaciones sin previo aviso y, por lo tanto, sin obligación alguna.
