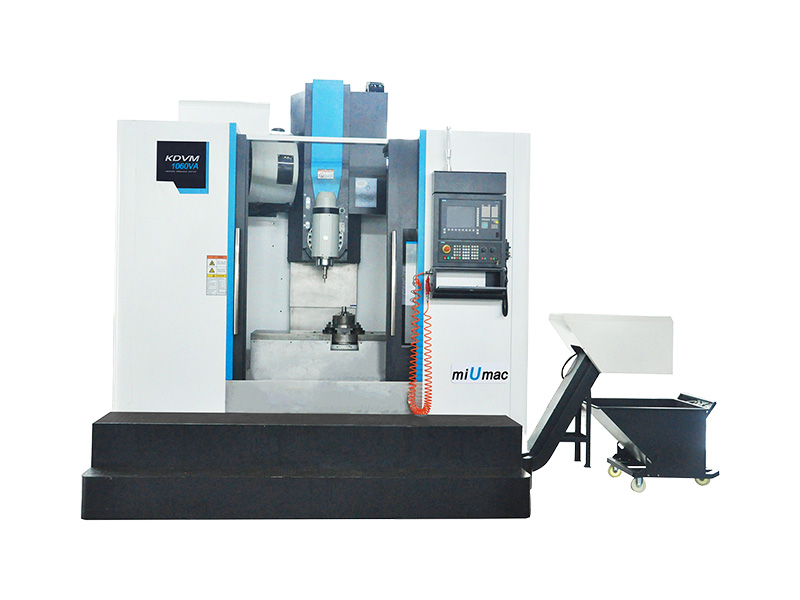

KDVM1060VA/VC

Centro de mecanide cinco ejes

Sistema vinculado de 5 ejes como FANUC, SIMENS es adoptado para apoyar las características de alta velocidad, alta precisión, alimentación rápida Y estable; formas de guía lineal de precisión utilizados para X/Y/Z para garantizar la alta rigidez Y alta precisión de las máquinas.

Elemento	Unidad	KDVM1060VA	KDVM1060VC
Rango de procesamiento
Recorrido del eje X/Y/Z	mm	1000/600/600	1100/600/600
Ángulo de rotación del eje A	Grados	360	－
Ángulo de rotación del eje B	Grados	±110	±110
Ángulo de rotación del eje C	Grados	－	360
Distancia desde la línea central del husillo a la superficie de la columna	mm	640	640
Distancia desde la línea central del husillo a la mesa de trabajo	mm	395～995	395～995
Distancia desde el extremo del husillo a la mesa de trabajo	mm	150-750	150-750
Distancia desde la línea central del eje A a la superficie de la mesa de trabajo	mm	160	－
Mesa de trabajo
Diámetro de la mesa rotativa	mm	Φ250（eje A）	Φ500（eje C）
Ranura en T (ancho x número x espaciado)	mm	18×5×100	18×5×125
Carga máxima de la mesa rotativa	kg	250（con contrapunto）	500
Tamaño de la mesa rectangular	mm	1700×600	1250×620
Carga máxima de la mesa rectangular	kg	800	800
Sistema de alimentación
Velocidad rápida del eje X/Y/Z	m/min	30/30/30	30/30/30
Torque del eje X/Y/Z	Nm	27/27/27	27/27/27
Velocidad máxima del eje A	rpm	50	－
Velocidad máxima del eje B	rpm	16	16
Velocidad máxima del eje C	rpm	－	33
Fuerza de corte permitida en el eje A	Kgf-m	112	－
Fuerza de corte permitida en el eje B	Kgf-m	100	100
Fuerza de corte permitida en el eje C	Kgf-m	－	120
Sistema del husillo
Modo de accionamiento del husillo		Tipo integrado	Tipo integrado
Velocidad máxima del husillo	rpm	15000	15000
Potencia nominal del husillo	kW	21	21
Torque nominal del husillo	Nm	76	76
Especificaciones del portaherramientas		HSK-A63/BBT40	HSK-A63/BBT40
Sistema de cambio de herramienta (tipo disco)
Capacidad del cargador de herramientas	piezas	24	24
Tiempo de cambio de herramienta (T-T)	Seg.	2	2
Precisión
Precisión de repetición del eje X/Y/Z	mm	≤0.006	≤0.006
Precisión de posicionamiento del eje X/Y/Z	mm	≤0.01	≤0.01
Precisión de repetición del eje A/C, B	mm	≤6	≤6
Precisión de posicionamiento del eje A/C, B	mm	≤12	≤12
Unidad mínima de indexación del eje A/C, B	Grados	0.001	0.001
Otros
Sistema CNC		Siemens uno	Siemens uno
Peso de la máquina	kg	6500	7500

Las especificaciones, descripciones de texto, configuraciones, imágenes, colores, etc. aquí contenidas están sujetas a modificaciones sin previo aviso y, por lo tanto, sin obligación alguna.
