Item |
Unidad |
CK6150 |
CK6156 |
CK6166 |
Procesamiento |
|
|
|
|
Diámetro máx. de corte para piezas de disco |
mm |
Φ500 |
Φ560 |
Φ660 |
Diámetro máx. de corte para piezas de eje |
mm |
Φ290 |
Φ330 |
Φ430 |
Ancho de la cama |
mm |
395 |
405 |
405 |
Longitud máx. de la pieza de trabajo |
mm |
1000/1500 |
750/1000/1500/2000/3000 |
750/1000/1500/2000/3000 |
Longitud máx. de torneado |
mm |
850/1350 |
600/850/1350/1850/2850 |
600/850/1350/1850/2850 |
Longitud máx. de torneado para torreta de 6 posiciones |
mm |
700/1200 |
450/700/1200/1600/2600 |
450/700/1200/1600/2600 |
Diámetro máx. de torneado para torreta de 6 posiciones |
mm |
Φ440 |
Φ420 |
Φ520 |
Husillo |
|
|
|
|
Nariz del husillo |
|
A₂-8 |
A₂-8 |
D8 |
Diámetro del orificio del husillo |
mm |
Ф82 |
Φ80 |
Φ105 |
Conicidad del orificio del husillo |
|
1:20, Métrico Ф90 |
MT.No.7 |
Métrico Φ113 1:20 |
Velocidades del husillo |
|
3 marchas, continua en cada una |
4 marchas, continua en cada una |
4 marchas, continua en cada una |
Rango de velocidad del husillo |
rpm |
45~260, 140~280, 280~1600 |
27~135, 55~270, 160~805, 325~1630 |
Avance |
|
|
|
|
Avance rápido para el eje Z |
m/min |
8 |
8 |
8 |
Avance rápido para el eje X |
m/min |
8 |
8 |
8 |
Recorrido |
|
|
|
|
Recorrido máx. del eje Z |
mm |
850/1350 |
720/970/1470/1970/2970 |
720/970/1470/1970/2970 |
Recorrido máx. del eje X |
mm |
295 |
320 |
365 |
Torreta |
|
|
|
|
Estaciones del portaherramientas |
|
4 estaciones |
4 estaciones o 6 estaciones |
4 estaciones o 6 estaciones |
Sección transversal de la herramienta |
mm |
25×25 |
32×32 |
32×32 |

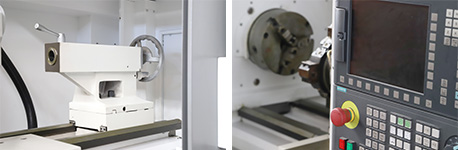

Contrapunto |
|
|
|
|
Diámetro externo |
mm |
Φ75 |
Φ75 |
Φ75 |
Conicidad del manguito del contrapunto |
|
MT.No.5 |
MT.No.5 |
MT.No.5 |
Recorrido máx. del manguito del contrapunto |
mm |
150 |
150 |
150 |
Otras |
|
|
|
|
Entrada mínima |
|
0.001 |
0.001 |
0.001 |
Potencia del motor principal |
kW |
7.5 |
7.5 |
11 |
Potencia de la bomba de refrigeración |
W |
90 |
120 |
120 |
Dimensiones totales (L×A×H) en 1 m |
mm |
3025x1590x1735 |
3165x1500x1700 |
3185x1500x1700 |
Peso neto en 1 m |
kg |
2300 |
3000 |
3100 |
